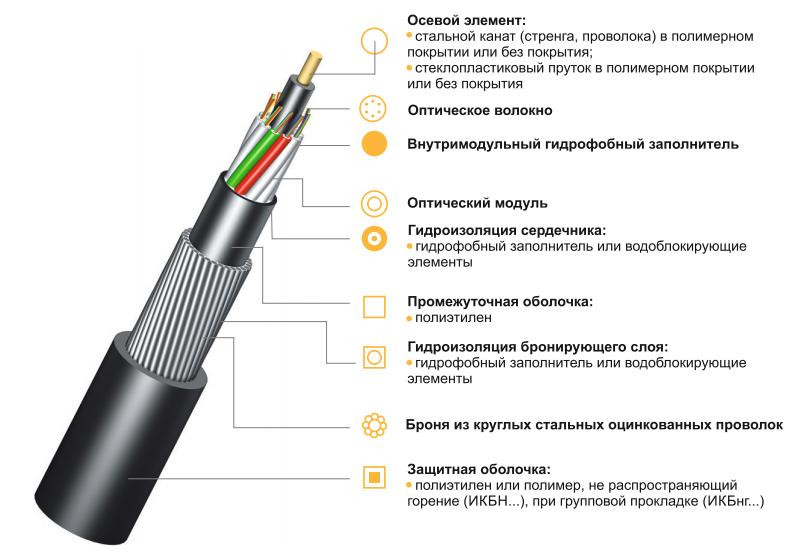

Оптический кабель ИКБ...М... бронированный стальной проволокой

ИКБ...М... - оптоволоконный кабель (оптоволокно) используется для прокладки в грунт на основе модульной конструкции. Оптические кабели марки ИКБ...М... прокладываются в грунте всех категорий, также по дну рек и водных преград, в кабельной канализации, на мостах и эстакадах.
Серия оптоволоконных кабелей типа ИКБ... изготавливается по ТУ № 3587-004-95485862-2009
декларации о соответствии требованиям Минсвязи РФ кабеля ИКБ — №Д–КБ–1585 и ИКБЗ — №Д–КБ–1586.

Возможно изготовление вариантов конструкций оптоволоконных кабелей с дополнительными свойствами:

1. Негорючее исполнение — ИКБН… (используют при прокладке в тоннелях, коллекторах, зданиях).
2. Расширение рабочего диапазона температур оптоволокна от –60°С до +70°С.
3. Повышенная влагозащищенность оптического кабеля (с алюмополиэтиленовой оболочкой) — ИКБЗ… .
4. Двойной повив стальных проволок — ИКБ2…–М… применяют в грунтах всех категорий (особенно при возможных  мерзлотных деформациях).
5. Увеличение волоконности кабеля до 864 за счет применения многоповивного сердечника, до 288 на основе  конструкции с центральной трубкой.
6. Оптические кабели с растягивающим усилием более 20 кН изготавливаются с двойным повивом проволочной брони (стальных проволок), маркировка ИКБ2….
7. 20 Дж для кабелей, прокладываемых в скальных грунтах.

• Тип конструкции оптического кабеля: модульная
• Количество волокон: до 144 волокон
• Количество элементов повива сердечника: 4 - 27
• Минимальный наружный диаметр оптоволокна: от 12 мм
• Масса кабеля кг/км: от 220
• Длительно допустимая растягивающая нагрузка: 2,5 – 80,02 кН
• Допустимая раздавливающая нагрузка: 0,4 – 1,0 кН/см
• Допустимое ударное воздействие: не менее 103 Дж
• Минимальный радиус изгиба: 20 o кабеля
• Рабочий диапазон температур: от –40°С до +50°С4)
• Температура прокладки и монтажа: не менее, –10°С

Пример условного обозначения: ИКБ-М6П-Н36-8.0
ИК – оптический кабель марки «Интегра-Кабель»
Б   – тип защитного бронепокрова (повив из круглых стальных оцинкованных проволок)
М   – тип сердечника (повив модулей)
6    – количество элементов повива сердечника
П   – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
Н   – тип оптического волокна (одномодовое, ITU-T G.655)
36  – количество оптических волокон в кабеле
8.0 – максимально допустимое растягивающее усилие кабеля, в кН
