Оптичекий кабель ИК...М... для прокладки в пластиковых трубах

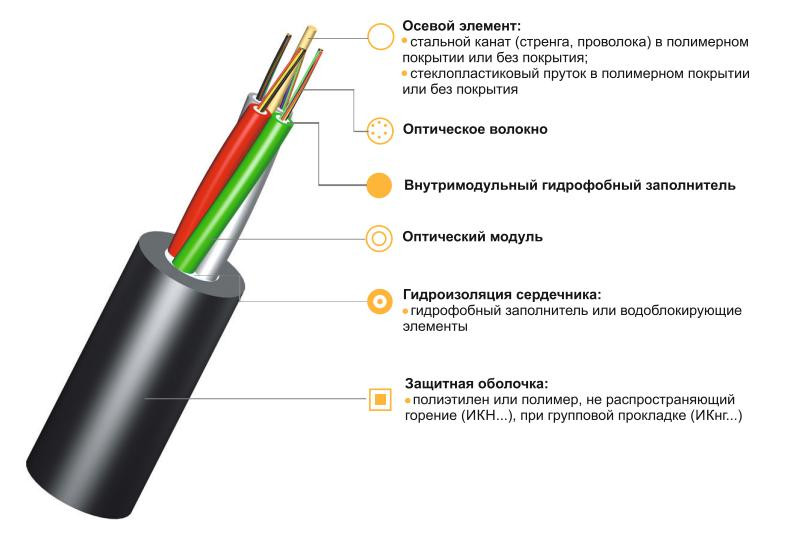

ИК...М... - оптоволоконный кабель (оптоволокно) используется для прокладывания в трубопровод из пластмассы (пластиковые трубы) на основе модульной конструкции. Оптические кабели маркировки ИК...М... прокладываются в кабельной канализации, на мостах и эстакадах, в  трубах (в том числе методом пневмопрокладки в специальных защитных пластмассовых трубах). Допускается прокладывать оптический кабель в туннелях, коллекторах, зданиях (ИКН–…).
Серия оптоволоконных кабелей типа ИК … изготавливается по ТУ № 3587-004-95485862-2009 декларации о соответствии требованиям Минсвязи РФ кабеля ИКЗ — №Д–КБ–1579.

Возможно увеличение волоконности оптоволоконного кабеля до 864 волокон за счет применения многоповивного сердечника, до 288 на основе конструкции с центральной трубкой.

• Тип конструкции оптического кабеля: модульная
• Количество волокон: до 144 волокон
• Количество элементов повива сердечника: 4 - 27
• Минимальный внешний диаметр оптоволокна: от 6 мм
• Масса кабеля кг/км: от 35
• Длительно допустимая растягивающая нагрузка: 1,0 – 5,0 кН
• Допустимая раздавливающая нагрузка: 0,3 кН/см
• Допустимое ударное воздействие: не менее 5 Дж
• Минимальный радиус изгиба: 20 ø кабеля
• Рабочий диапазон температур: от –40°С до +50°С2)
• Температура прокладки и монтажа: не менее, –10°С

Пример условного обозначения: ИК–М6П–А24–1.7
ИК  – оптический кабель марки «Интегра-Кабель»
М   – тип сердечника (повив модулей)
6    – количество элементов повива сердечника
П   – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А   – тип оптического волокна (одномодовое, ITU-T G.652С(D))
24  – количество оптических волокон в кабеле
1.7 – максимально допустимое растягивающее усилие кабеля, в кН
